31_Network: Packet Tracer 사용 해보기

1. Network 구성

2. IP 설정

3. Router 설정

　3.1. 대화 형식으로 설정할 것인가? no

　3.2. 최초 실행 시 사용자 모드(User mode)

사용자 모드 >

　3.3. 관리자 모드로 변경(Privilege mode)

관리자 모드 #

Router 설정 확인 (입력한 명령어 확인 가능)

　3.4. 전역 설정 모드로 변경(Global Configuration mode) : Router 전체에 설정을 미칠 수 있음

전역 설정 모드 (config)

　3.5. Router 이름 변경

　3.6. password 설정

평문 password 설정

암호화 password 설정

평문 password 암호화

(running-config) encryption 전

(running-config) encryption 후

　3.7. 명령어가 잘못 되어도 DNS에서 찾지 않도록 설정

관리자 모드에서 잘못된 명령어 입력시 DNS에서 검색 (Ctrl+Shift+6으로 중지)

설정

잘못된 명령어 입력 시 즉시 결과 제공

　3.8. console 접속 설정

(running-config) 관련 설정은 line con 0

console 접속 설정 모드 (config-line)

password 설정 후 login 기능 사용 설정

자동 로그아웃 미사용 설정 (미설정 시 15분만에 접속 끊김)

interface 등이 활성화 되어도 입력하던 명령어가 잘리는 것 방지 설정

　3.9. Gateway 설정 및 Interface 활성화

(running config) Gateway는 FastEthernet 0/0

Gateway 설정 모드 (config-if)

Gateway 주소 설정

Router는 기본적으로 꺼져있기 때문에 interface 작업 후 반드시 켜줘야 함

전

후

　3.10. Telnet 접속 활성화

(running-config) 관련 설정은 line vty 0 4

telnet 접속 설정 모드 (config-line)

3.8. console 접속 설정과 동일한 절차

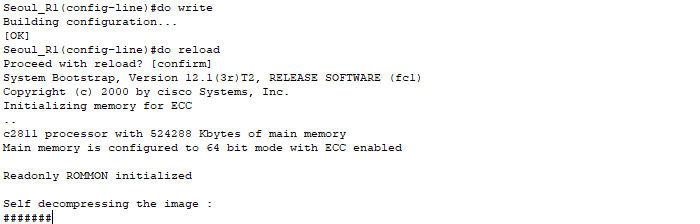

　3.11. 저장 및 재부팅

　　- write, reload 명령어는 관리자 모드에서만 사용 가능하나, do 명령어를 사용하면 어느 위치에서나 사용 가능

　3.12. Telnet 접속

3.10. telnet 접속 활성화에서 설정한 password 입력 후 로그인

관리자 모드 접속까지 완료

 ※ Router가 여러대인 경우?
　- Routing Table 설정 필요
　　1. Static Routing
　　　· (config) ip route '상대 라우터 Network ID' '상대 라우터 Subnet Mask' '내 Interface'
　　　· (config) ip route '상대 라우터 Network ID' '상대 라우터 Subnet Mask' '상대 라우터 IP'
　　　* 후자의 방법이 업계 표준
　　2. Default Static Routing
　　　· (config) ip route 0.0.0.0 0.0.0.0 '상대 라우터 IP'
　- # show ip route 로 확인







[실습 예제 보러 가기]
