51_Network: L3 Switch

1. L3 Switch (Multi Layer Switch)

　1.1. L3 Switch?

　　- Layer 3 계층의 역할(Routing)을 할 수 있는 Switch(Layer 2 장비)

　　- 쉽게 말해 Router+Switch라고 할 수 있음

　1.2. Network 방식

　　1.2.1. SVI (Switched Virtual Interface) 방식 (IEEE802.1Q)

　　　- VLAN을 Gateway로 사용하는 방식

　　　- 하나의 L3 Switch가 Router 역할을 함

　　1.2.2. Routed Port 방식 (Static Routing)

　　　- L3 Switch 간 Port에 IP를 설정하는 방식

　　　- 기존의 Static Routing 방식과 동일하며 모든 L3 Switch가 Router 역할을 함

　1.3. 절차

　　1.3.1. SVI 방식

　　　1.3.1.1. Router Switch 설정

　　　　- VLAN 설정

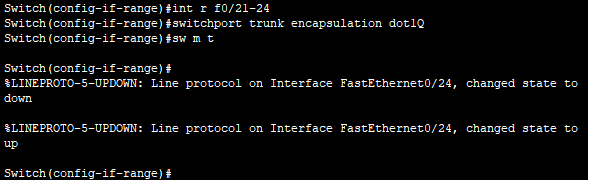

　　　　- Trunk Port 설정

L3 장비에서는 switchport trunk encapsulation dot1Q 선행 필수

　　　　- VLAN Interface에 IP 설정

　　　　- IP routing

　　　1.3.1.2. 남은 Switch 설정

　　　　- VLAN 설정

　　　1.3.1.3. TEST

VLAN10에서 VLAN20~40으로 통신 가능

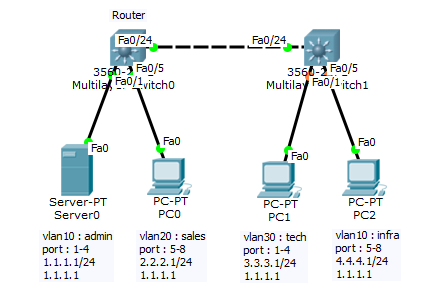

　　1.3.2. Routed Port 방식

　　　1.3.2.1. 좌측 Switch 설정

　　　　- VLAN 설정

　　　　- VLAN에 IP 설정

　　　　- Switch 간 Network Port 설정

L3 Switch를 router로 사용하려면 no switchport라고 선언을 해줘야 함

　　　　- Static Routing

　　　1.3.2.2. 우측 Switch 설정

　　　　- VLAN 설정

　　　　- VLAN에 IP 설정

　　　　- Switch 간 Network Port 설정

　　　　- Static Routing

　　　1.3.2.3. TEST

우측 Switch에서 좌측 Switch로 ping (!가 통신 됐다는 의미)

VLAN10에서 VLAN20~40으로 통신 가능
